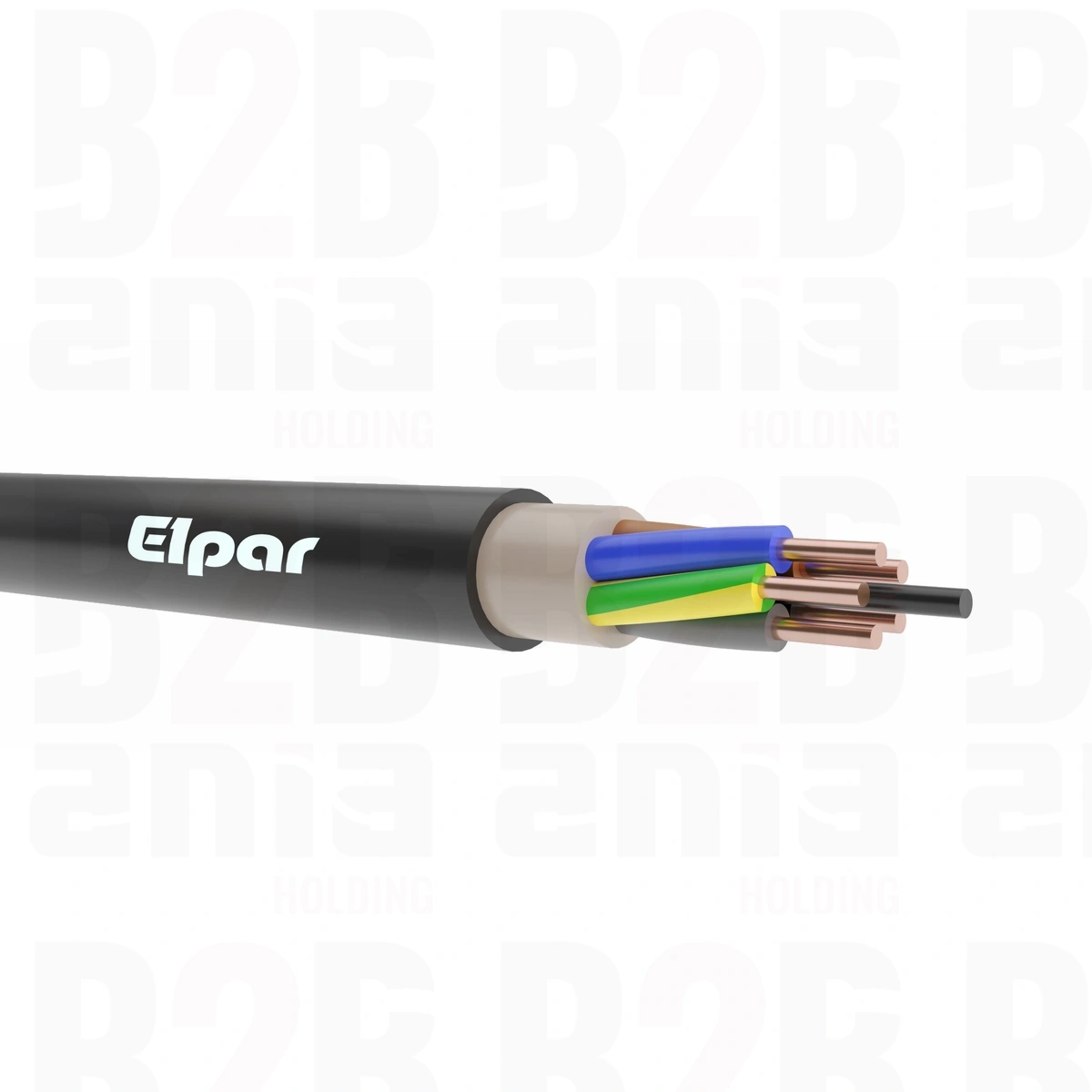

Kabel energetyczny YKY żo 5x10 RE 0,6/1 kV ELPAR

Charakterystyka ogólna

Kabel energetyczny YKY żo 5x10 RE 0,6/1 kV ELPAR jest przeznaczony do przesyłu i rozdziału energii elektrycznej w instalacjach niskiego napięcia. Konstrukcja przewodu opiera się na pięciu miedzianych żyłach jednodrutowych klasy 1 o przekroju znamionowym 10 mm². Zastosowanie miedzi jako materiału przewodzącego zapewnia niską rezystancję oraz stabilne parametry elektryczne podczas długotrwałej eksploatacji. Izolacja żył oraz powłoka zewnętrzna wykonane z PVC gwarantują odpowiednią ochronę przed uszkodzeniami mechanicznymi i wpływem czynników środowiskowych.

Kabel posiada żyłę ochronną, dzięki czemu może być wykorzystywany w instalacjach wymagających skutecznej ochrony przeciwporażeniowej. Okrągła konstrukcja przewodu ułatwia prowadzenie tras kablowych i wykonywanie połączeń w rozdzielnicach, szafach elektrycznych oraz urządzeniach energetycznych.

Zasada działania i przeznaczenie

YKY żo 5x10 RE służy do przesyłu energii elektrycznej przy napięciu znamionowym 0,6/1 kV. Przewód znajduje zastosowanie w budownictwie mieszkaniowym, obiektach komercyjnych, zakładach przemysłowych oraz instalacjach infrastrukturalnych. Jest często wykorzystywany jako kabel zasilający do rozdzielnic głównych, linii wewnętrznych, urządzeń technologicznych oraz systemów wymagających niezawodnego zasilania.

Dzięki odpornej konstrukcji kabel może być instalowany zarówno wewnątrz budynków, jak i na zewnątrz. Nadaje się do układania bezpośrednio w gruncie, w kanałach kablowych, na drabinkach kablowych oraz w pomieszczeniach suchych i wilgotnych. Zastosowanie izolacji PVC umożliwia pracę w szerokim zakresie typowych warunków eksploatacyjnych.

Montaż

Kabel przeznaczony jest do montażu stałego. Może być układany bezpośrednio w ziemi, prowadzony w rurach osłonowych, kanałach technicznych oraz na konstrukcjach wsporczych. Jednodrutowe żyły klasy RE zapewniają pewne zakończenie przewodu w zaciskach aparatów elektrycznych. Podczas instalacji należy przestrzegać wymaganego promienia gięcia i zasad montażu właściwych dla kabli elektroenergetycznych o napięciu do 1 kV.

Korzyści zastosowania

Dla instalatora

• Możliwość bezpośredniego układania kabla w gruncie
• Sztywne żyły jednodrutowe ułatwiają wykonywanie połączeń
• Okrągła konstrukcja usprawnia prowadzenie tras kablowych
• Uniwersalne zastosowanie w instalacjach wewnętrznych i zewnętrznych

Dla użytkownika

• Niezawodny przesył energii elektrycznej
• Wysoka trwałość dzięki miedzianym żyłom i izolacji PVC
• Bezpieczna eksploatacja z wykorzystaniem żyły ochronnej
• Długa żywotność instalacji pracującej w różnych warunkach środowiskowych

Parametry i cechy

• producent ELPAR
• model / symbol YKY 5x10 RE żo 1 kV NYY
• typ / seria YKY żo
• napięcie znamionowe U0/U 0,6/1 kV
• liczba żył 5
• znamionowy przekrój żyły 10 mm²
• klasa żyły klasa 1 jednodrutowa
• materiał żyły miedź
• kształt żyły okrągły
• materiał izolacji żyły PVC
• materiał powłoki zewnętrznej PVC
• kolor powłoki czarny
• żyła ochronna tak
• żyła uziemiająca nie
• przybliżona średnica zewnętrzna 18,1 mm
• przybliżona waga kabla 736 kg/km
• maksymalna temperatura żyły 70°C
• dopuszczalna temperatura kabla ułożonego na stałe od minus 30°C do 70°C
• napięcie znamionowe U0 0,6 kV
• napięcie znamionowe U 1 kV
• nierozprzestrzenianie płomienia zgodnie z EN 60332 1 2
• klasa reakcji na ogień Eca
• identyfikacja żył kolorami
• EAN 5901854415598
