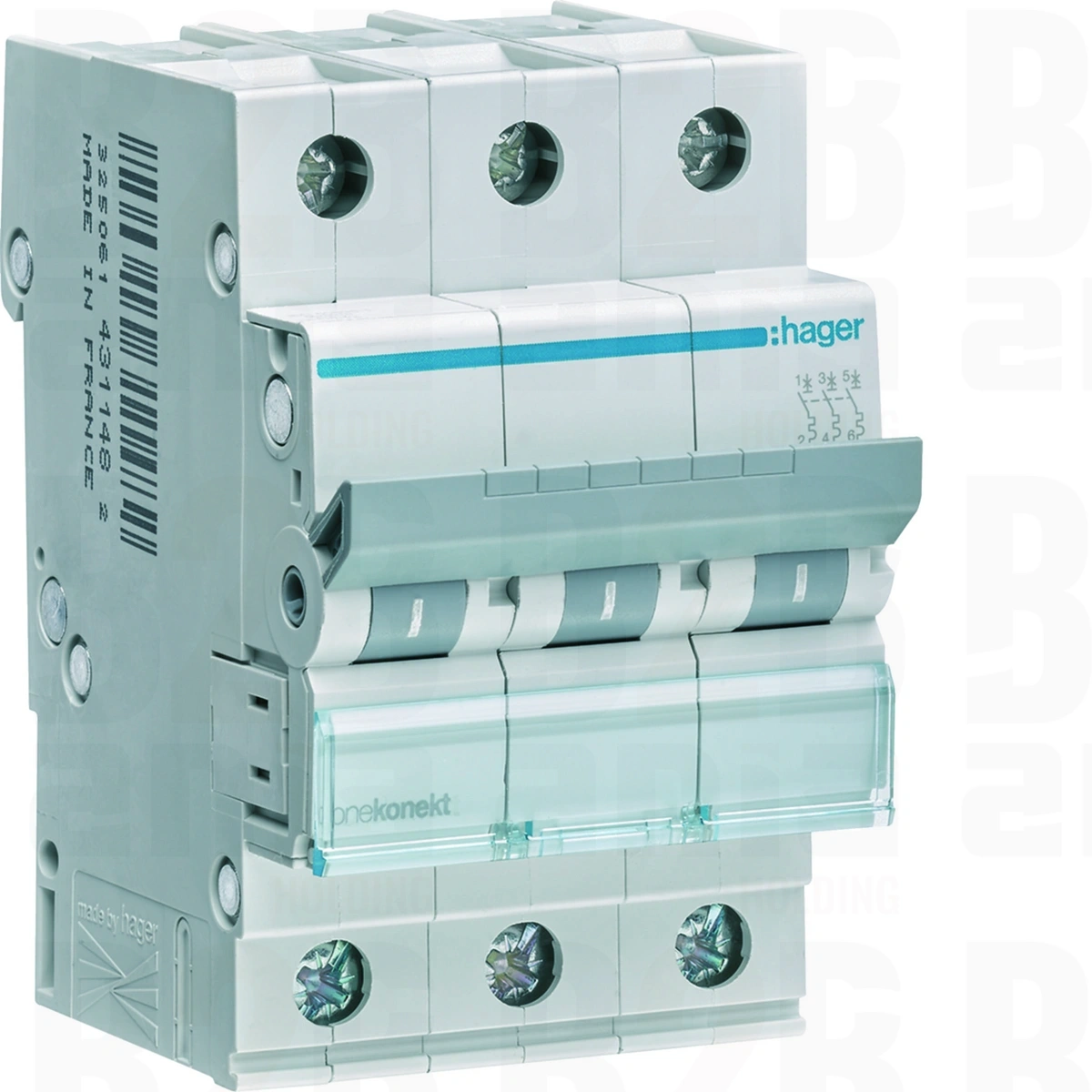

MCB Wyłącznik nadprądowy Icn=6000A 3P C 25A

Hager MCN325E Wyłącznik nadprądowy MCB 3P C25 6kA

Charakterystyka ogólna

Hager MCN325E jest trójbiegunowym wyłącznikiem nadprądowym przeznaczonym do ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Aparat należy do grupy modułowych zabezpieczeń stosowanych w rozdzielnicach niskiego napięcia i został zaprojektowany do pracy w obwodach trójfazowych. Dzięki charakterystyce wyzwalania C urządzenie sprawdza się w obwodach z odbiornikami generującymi umiarkowane prądy rozruchowe.

Wyłącznik wykonano zgodnie z wymaganiami normy EN 60898 1. Znamionowa zwarciowa zdolność wyłączania 6 kA pozwala na stosowanie aparatu w typowych instalacjach mieszkaniowych, usługowych i lekkich instalacjach przemysłowych. Konstrukcja zajmuje szerokość trzech modułów, co umożliwia efektywne wykorzystanie miejsca w rozdzielnicy.

Zasada działania i przeznaczenie

Urządzenie wykorzystuje dwa człony zabezpieczające. Człon termiczny reaguje na długotrwałe przeciążenia powodujące wzrost temperatury przewodów, natomiast człon elektromagnetyczny odpowiada za natychmiastowe wyłączenie zasilania podczas zwarcia. Taka konstrukcja skutecznie chroni przewody, urządzenia elektryczne oraz elementy instalacji przed uszkodzeniem.

Model MCN325E przeznaczony jest do zabezpieczania obwodów trójfazowych o napięciu 230 do 400 V AC. Znajduje zastosowanie w instalacjach zasilających urządzenia techniczne budynków, maszyny o umiarkowanych prądach rozruchowych, obwody gniazd trójfazowych, układy sterowania oraz instalacje rozdzielcze w obiektach mieszkalnych i komercyjnych.

Montaż

Wyłącznik przeznaczony jest do montażu na standardowej szynie DIN TH35. Aparat wyposażono w zaciski śrubowe oraz system połączeń biconnect umożliwiający współpracę z szynami grzebieniowymi. Możliwość montażu w dowolnym położeniu zwiększa elastyczność projektowania rozdzielnic. Konstrukcja pozwala na podłączenie przewodów sztywnych i elastycznych o szerokim zakresie przekrojów.

Korzyści zastosowania

Dla instalatora

• łatwy montaż na szynie DIN TH35
• współpraca z systemem połączeń biconnect
• obsługa przewodów o różnych przekrojach
• kompaktowa szerokość wynosząca trzy moduły

Dla użytkownika

• skuteczna ochrona przed przeciążeniami i zwarciami
• niezawodna praca w obwodach trójfazowych
• zwiększone bezpieczeństwo instalacji elektrycznej
• długa trwałość mechaniczna i elektryczna aparatu

Parametry i cechy

• producent Hager
• model / symbol MCN325E
• typ produktu wyłącznik nadprądowy MCB
• liczba biegunów 3
• układ biegunów 3P
• charakterystyka wyzwalania C
• prąd znamionowy 25 A
• napięcie znamionowe łączeniowe Ue 230 do 400 V AC
• typ napięcia zasilania AC
• częstotliwość 50 do 60 Hz
• znamionowa zwarciowa zdolność wyłączania Icn według IEC 60898 1 6 kA
• znamionowy prąd wyłączalny zwarciowy graniczny Icu przy 400 V AC według EN 60947 2 10 kA
• napięcie izolacji Ui 500 V
• znamionowe napięcie udarowe Uimp 4 kV
• liczba modułów 3
• montaż na szynie DIN TH35
• typ połączenia górnego zacisk śrubowy
• typ połączenia dolnego biconnect
• przekrój przewodów sztywnych od 1 do 35 mm²
• przekrój przewodów elastycznych od 1 do 25 mm²
• stopień ochrony IP20
• stopień zanieczyszczenia 2
• temperatura pracy od minus 25°C do 70°C
• wytrzymałość mechaniczna 20000 cykli
• wytrzymałość elektryczna 4000 cykli
• moment dokręcania zacisków 2,8 Nm
• wysokość 84,6 mm
• szerokość 52,5 mm
• głębokość 70 mm
• EAN 3250614313998
