MCB Wyłącznik nadprądowy Icn=6000A 3P B 16A

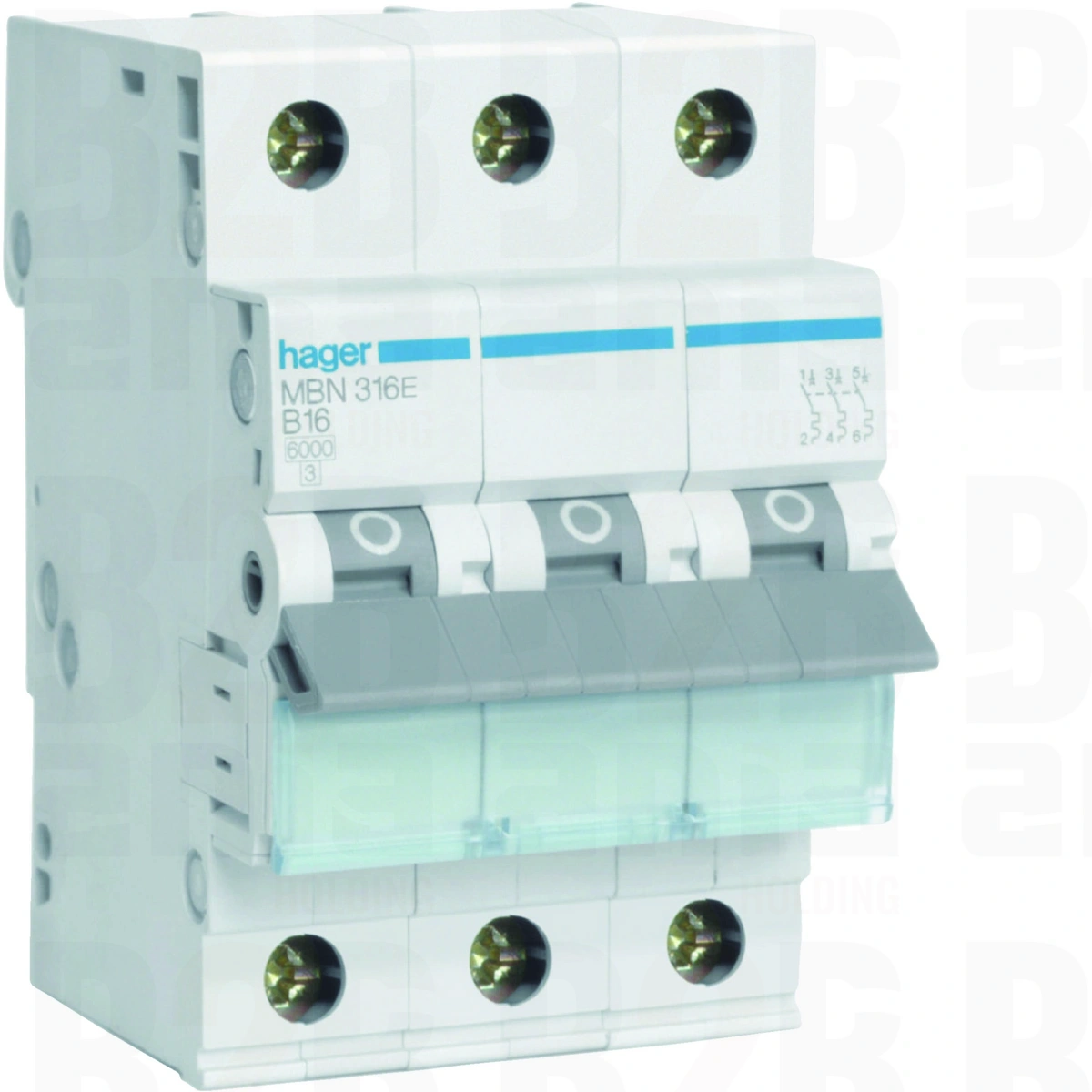

Hager MBN316E Wyłącznik nadprądowy 3P B16 6kA

Charakterystyka ogólna

Hager MBN316E jest trójbiegunowym wyłącznikiem nadprądowym przeznaczonym do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Aparat należy do serii MBN i stanowi element modułowej aparatury zabezpieczającej stosowanej w rozdzielnicach mieszkaniowych, komercyjnych oraz przemysłowych. Konstrukcja trójbiegunowa umożliwia zabezpieczanie obwodów trójfazowych, zapewniając skuteczną ochronę przewodów i odbiorników elektrycznych.

Charakterystyka wyzwalania B sprawia, że wyłącznik doskonale nadaje się do zabezpieczania standardowych obwodów o niewielkich prądach rozruchowych. Zdolność wyłączania zwarć na poziomie 6 kA pozwala na zastosowanie urządzenia w typowych instalacjach niskiego napięcia. Kompaktowa obudowa modułowa ułatwia montaż i integrację z pozostałymi elementami rozdzielnicy.

Zasada działania i przeznaczenie

Wyłącznik nadprądowy wykorzystuje dwa niezależne mechanizmy zabezpieczające. Człon termiczny reaguje na długotrwałe przeciążenia przewodów i odbiorników, natomiast człon elektromagnetyczny odpowiada za błyskawiczne wyłączenie obwodu podczas zwarcia. Dzięki temu instalacja pozostaje skutecznie chroniona przed uszkodzeniami oraz skutkami nadmiernego wzrostu temperatury przewodów.

Model MBN316E znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych, handlowych oraz przemysłowych. Może zabezpieczać obwody zasilające silniki o niewielkich prądach rozruchowych, instalacje oświetleniowe, układy sterowania oraz inne obwody trójfazowe pracujące przy napięciu 230/400 V AC.

Montaż

Urządzenie przeznaczone jest do montażu na standardowej szynie DIN w rozdzielnicach modułowych. Szerokość trzech modułów pozwala na wygodne rozmieszczenie aparatury zabezpieczającej. Aparat wyposażono w zaciski śrubowe umożliwiające podłączenie przewodów sztywnych i elastycznych. Technologia połączenia biconnect ułatwia wykonywanie połączeń z wykorzystaniem szyn grzebieniowych i zapewnia wysoką jakość połączeń elektrycznych.

Korzyści zastosowania

Dla instalatora

• prosty montaż na szynie DIN
• możliwość zabezpieczenia pełnych obwodów trójfazowych
• współpraca z szynami grzebieniowymi biconnect
• obsługa szerokiego zakresu przekrojów przewodów

Dla użytkownika

• skuteczna ochrona przed przeciążeniami i zwarciami
• niezawodna praca w instalacjach trójfazowych
• większe bezpieczeństwo użytkowania instalacji elektrycznej
• długa żywotność mechaniczna i elektryczna aparatu

Parametry i cechy

• producent Hager
• model / symbol MBN316E
• seria MBN
• typ produktu wyłącznik nadprądowy MCB
• liczba biegunów 3
• charakterystyka wyzwalania B
• prąd znamionowy 16 A
• napięcie znamionowe łączeniowe Ue 230 do 400 V AC
• typ napięcia zasilania AC
• częstotliwość 50 do 60 Hz
• znamionowa zwarciowa zdolność wyłączania Icn 6 kA
• znamionowe napięcie izolacji Ui 500 V
• znamionowe napięcie udarowe Uimp 4 kV
• liczba modułów 3
• montaż na szynie DIN
• typ połączenia górnego zacisk śrubowy
• typ połączenia dolnego biconnect
• przekrój przewodów sztywnych 1 do 35 mm²
• przekrój przewodów elastycznych 1 do 25 mm²
• stopień ochrony IP20
• temperatura pracy od minus 25°C do 60°C
• wytrzymałość mechaniczna 20000 cykli
• wytrzymałość elektryczna 4000 cykli
• moment dokręcania zacisków 2,8 Nm
• możliwość montażu w dowolnym położeniu 360°
• wysokość 83 mm
• szerokość 52,5 mm
• głębokość 70 mm
• EAN 3250614313066
